GPM-1600(L)分布光度計系統由主機、控制柜和探測器組成，實現對光源或燈具空間各個方向上的光強、空間顏色分布、平均顏色特性及空間顏色不均勻性測量。可同時實現CIE標準 B-β和C-γ測量方案。

測量參數與GPM-1800B完全相同。

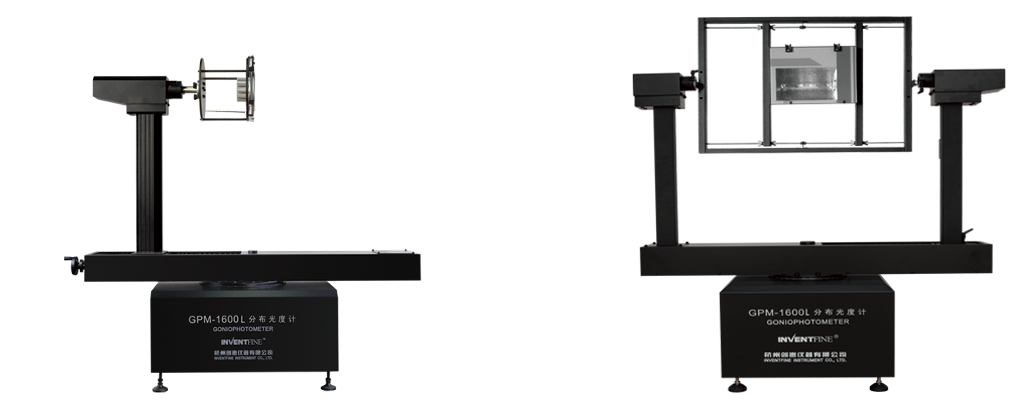

                                                                                                            C-γ測量                                                                               B-β測量

測量參數

空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通量、下射光通量、燈具總光通量、有效光通量 、利用系數以及通過創惠的數字電參數測量儀同時實現電壓、電流、功率、功率因數等電性能參數測量，并生成完整的燈具光電性能參數報告。

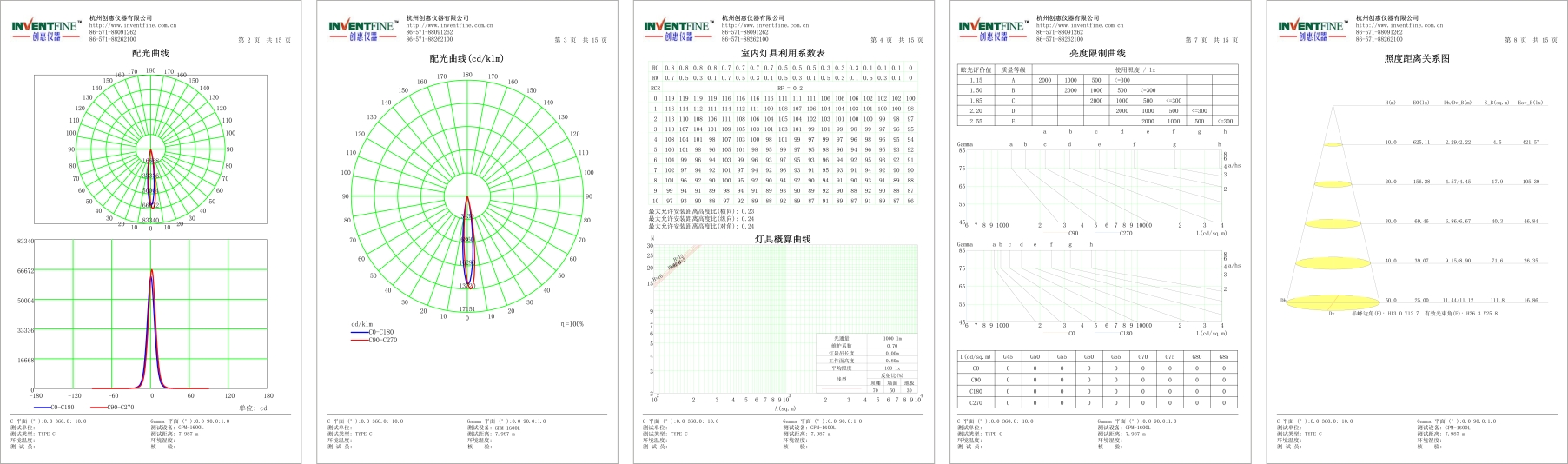

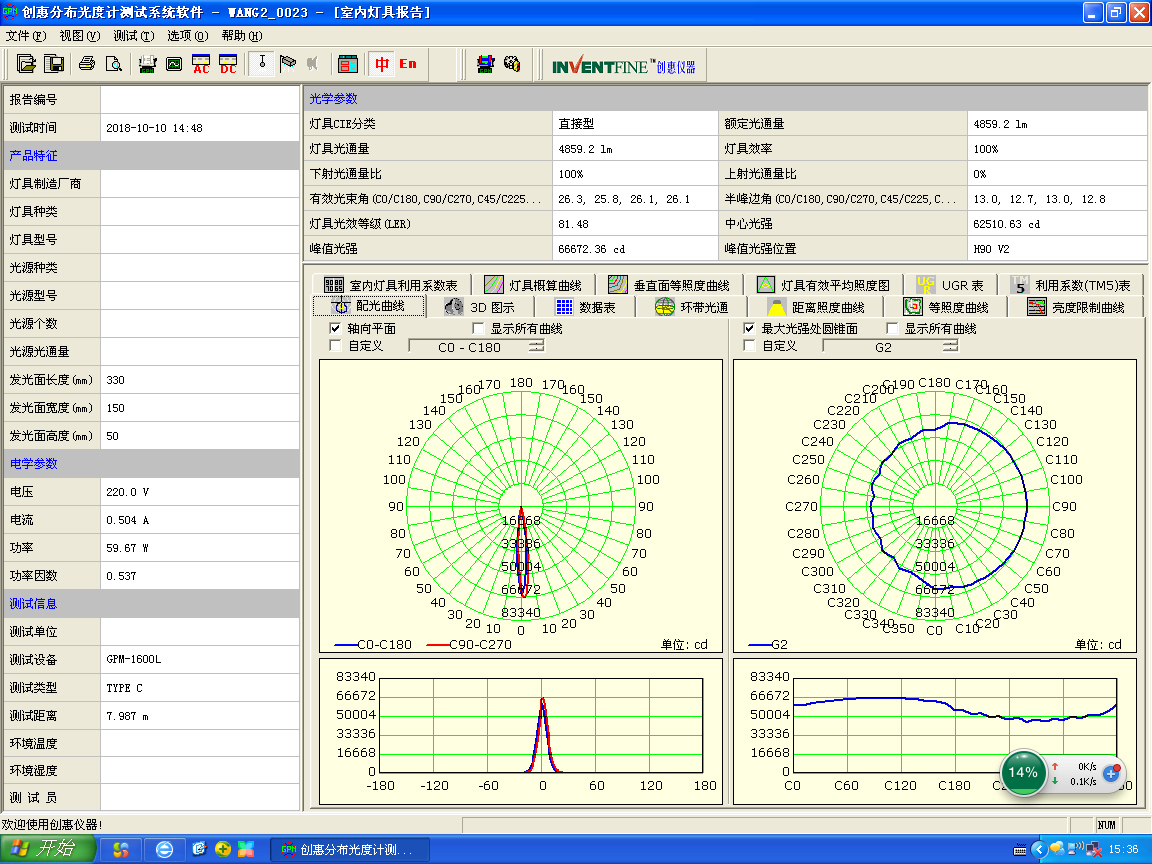

測量報告

輸出文件格式

*.CIE CIE

*.IES IESNA

*.IDT EULUMDAT

*.CIB CIEBSE

*.TM4 CIEBSE

*.CEN DIN

*.CSV EXCEL

......

>被測燈具可繞垂直軸和水平軸轉動，轉動范圍：±180°（或 0-360°）

>角度精度：0.2度，傳動角度分辨率：0.1度；

>光度測量范圍

   照度：0.01lx-10000lx     光強：1cd-107cd(探頭)；

>光度測量精度 ：2% （標準光源下）；

>雜散光：≤ 0.1%

>被測對象（含燈具和夾具）的最大允許尺寸：

   B-β方案：1160mm（寬）×1600mm（高）

   C-γ方案：Φ1600mm（直徑）×580mm（深）

>被測對象（含燈具和夾具）的最大質量：30kg

>被測燈具最大電流＜10A

>工作電源

  ① 供電電壓：AC 220V±5%（出口產品按用戶要求設計）

  ② 電源頻率：50Hz/60Hz

  ③ 功耗：靜態150VA，動態250VA；

>工作環境要求

  ① 工作環境溫度：0～35℃

  ②正常測量最佳溫度：25±2℃

  ③ 相對濕度：小于70%（無結露，建議安裝空調）

高性價比的分布光度計

高精度的角度編碼器

標準級恒溫探測器

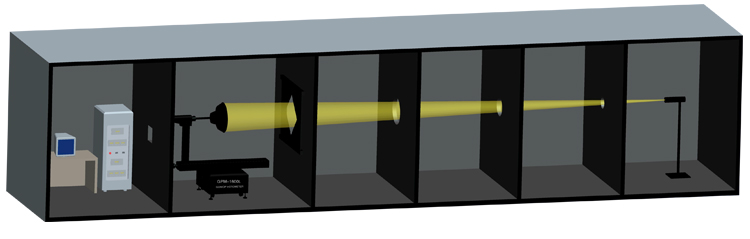

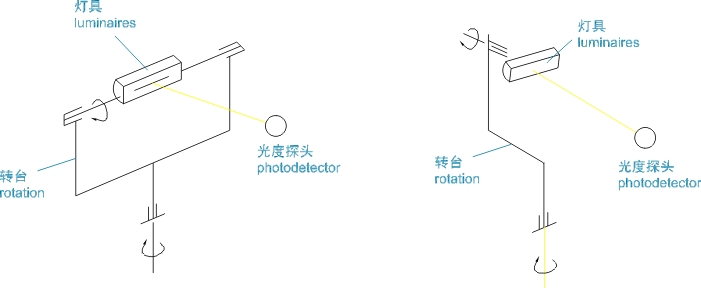

工作原理

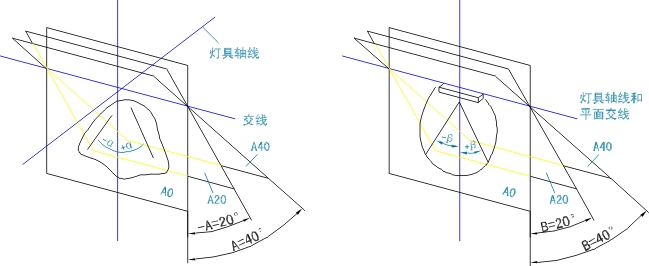

測量平面

GB/T 9467-2008, “室內燈具光度測試”

GB/T 9468-1988, “道路照明燈具光度測試”

GB/T 7002-2008,“投光照明燈具光度測試”

LB/T 001-2008 “整體式LED路燈的測量方法”

GB/T 24824-2009 “普通照明用LED模塊測量方法”CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”

CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”

CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”

IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”

IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”

IESNA-1971(73-96),“IES Practical Guide to Photometry”

IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”

...

根據CIE、IESNA、國家標準等要求，用于測量室內照明燈具、投光燈具、道路照明燈具的空間光強分布及多種光度參數。
